Pemasok sekering seri HEV bersertifikasi TUV di Cina
Karakteristik sekering seri HEV
Rangkaian produk ini adalah sekering yang terhubung dengan baut tabung bulat, yang memiliki karakteristik ukuran kecil, hembusan cepat, I2t rendah, dan keandalan tinggi. Kami adalah merek Dissmann, sebagian besar sekering seri HEV yang berlaku untuk pengisian perlindungan tumpukan, pengembangan mendalam dalam pengisian industri tumpukan selama hampir 10 tahun, telah menjadi pemasok utama sebagian besar perusahaan terkemuka. Saat ini pelanggan utama kami adalah Star Charge, Sinexcel, Chargecore, Winline dll.
Struktur sekering seri HEV

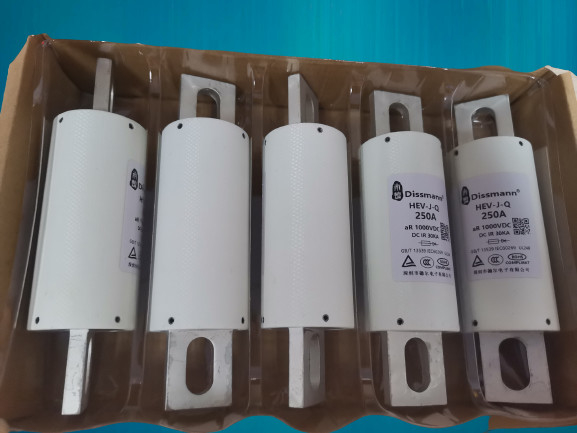

Sekering HEV terdiri dari badan tabung dan dua tutup ujung. Tabung terbuat dari serat kaca, dan pisau di kedua ujungnya adalah pelapisan timah paduan tembaga.
Dimensi sekering HEV (mm)
| Kode Ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
Jenis produk sekering DC1000V HEV, Pilih ukuran sesuai dengan arus pengenal.
| Model |
Dinilai Saat Ini |
SAYA2t(A2S) |
Disipasi daya |
Kode ukuran |
Install |
| Pra-busur |
Total |
| HEV-JQ-5 |
5A |
20 |
115 |
1.8 |
HF1 |
Mounting Bolt M8 merekomendasikan torsi 11N·m |
| HEV-JQ-10 |
10A |
30 |
170 |
2.2 |
| HEV-JQ-15 |
15A |
48 |
220 |
3.1 |
| HEV-JQ-20 |
20A |
72 |
360 |
3.6 |
| HEV-JQ-25 |
25A |
85 |
510 |
4.2 |
| HEV-JQ-30 |
30A |
110 |
830 |
5.1 |
| HEV-JQ-35 |
35A |
180 |
1250 |
6.3 |
| HEV-JQ-40 |
40A |
290 |
1650 |
7.8 |
| HEV-JQ-45 |
45A |
350 |
1900 |
8.5 |
| HEV-JQ-50 |
50A |
440 |
2450 |
10 |
| HEV-JQ-60 |
60A |
600 |
3500 |
12.5 |
| HEV-JQ-70 |
70A |
820 |
5500 |
14 |
| HEV-JQ-80 |
80A |
1050 |
6500 |
16 |
| HEV-JQ-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-JQ-100 |
100A |
2300 |
12000 |
18 |
| HEV-JQ-125 |
125A |
3400 |
21000 |
20 |
| HEV-JQ-150 |
150A |
4900 |
25500 |
27 |
| HEV-JQ-175 |
175A |
9200 |
40000 |
30 |
HF3 |
Mounting Bolt M10 merekomendasikan torsi 20N·m |
| HEV-JQ-200 |
200A |
15000 |
60000 |
32 |
| HEV-JQ-225 |
225A |
19000 |
105000 |
40 |
| HEV-JQ-250 |
250A |
24000 |
113000 |
47 |
| HEV-JQ-275 |
275A |
25000 |
130000 |
49 |
| HEV-JQ-300 |
300A |
26000 |
160000 |
52 |
| HEV-JQ-325 |
325A |
33000 |
180000 |
55 |
| HEV-JQ-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-JQ-400 |
400A |
71000 |
320000 |
65 |
| HEV-JQ-450 |
450A |
78000 |
300000 |
80 |
| HEV-JQ-500 |
500A |
105000 |
350000 |
95 |
| HEV-JQ-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Baut pemasangan M12 merekomendasikan torsi 28N·m |
| HEV-JQ-700 |
700A |
320000 |
680000 |
155 |
| HEV-JQ-800 |
800A |
420000 |
870000 |
185 |
HF1: Kisaran arus pengenal 5A-80A, tersedia dalam baut pemasangan M8 merekomendasikan torsi 11N·m;
HF2: Kisaran arus pengenal 90A-150A, tersedia dalam baut pemasangan M8 merekomendasikan torsi 11N·m;
HF3: Kisaran arus pengenal 175A-325A, tersedia dalam baut pemasangan M10 merekomendasikan torsi 20N·m;
HF4: Kisaran arus pengenal 350A-500A, tersedia dalam baut pemasangan M8 merekomendasikan torsi 20N·m;
HF5: Kisaran arus pengenal 600A-800A, tersedia dalam baut pemasangan M12 merekomendasikan torsi 28N·m;
FAQ
Pertanyaan: Arus nominal produk baterai saya adalah 250A, dan arus pulsa adalah 380A.Jadi berapa banyak sekering arus yang dilindungi?
Jawaban: Umumnya, kami menggunakan arus pulsa Anda sebagai dasar pemilihan, dan sekering 600A diperlukan.
