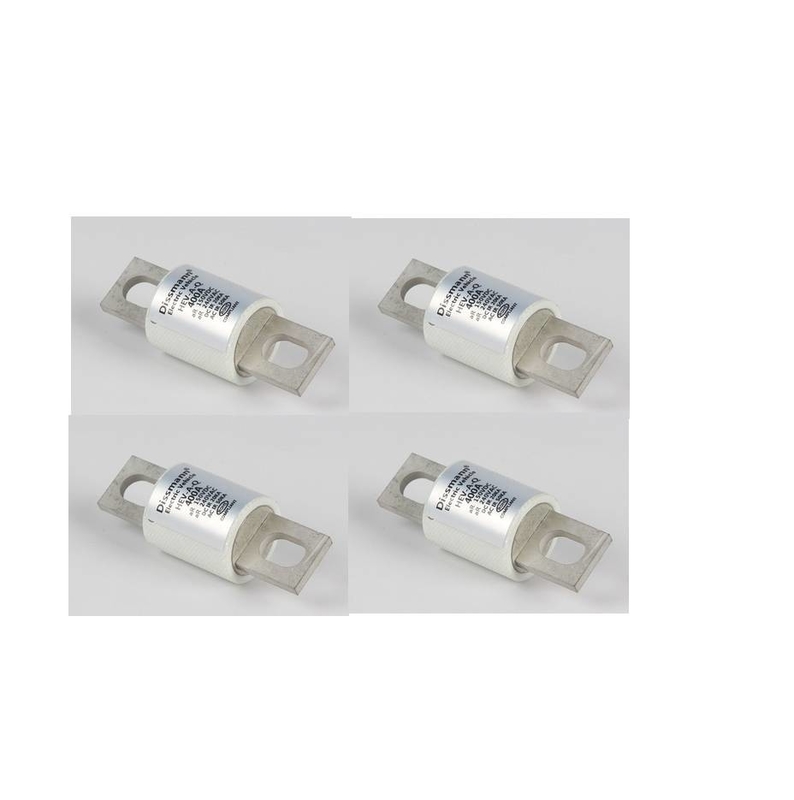

Sekering seri UL248 HEV digunakan untuk perlindungan baterai
Penerapan sekering HEV
Produk seri ini adalah Sekering Sambungan Baut Tabung Bulat, dengan ukuran kecil, kapasitas Pemutusan Tinggi, tahan guncangan suhu, lonjakan arus, getaran dan guncangan mekanis, dan beban kimia yang kuat.Berlaku untuk sistem tenaga penggerak kendaraan listrik, Penyimpanan energi dan baterai daya, Kapasitor penyimpanan energi, Pengontrol konversi frekuensi, pengisi daya, kabel, dan komponen otomotif lainnya serta korsleting peralatan, kelebihan beban, dan perlindungan cadangan.
Informasi dasar sekering HEV
Sekering HEV ini cocok untuk saluran dalam rentang arus pengenal 5A-800A, tegangan pengenal AC/DC500V, kapasitas pemutusan hingga AC100KA/DC50KA pada AC/DC500V. Jenis perlindungan adalah aR, dan konstanta waktu≥10ms.
Dimensi dalam milimeter
| Gambar ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66.5 |
9 |
15 |
3.3 |
14.75 |
| HZ2 |
92.2 |
25 |
53 |
68 |
77 |
9 |
18 |
3.2 |
13.5 |
| HZ3 |
92.2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12.5 |
| HZ4 |
109 |
38 |
53 |
69 |
89.5 |
10.5 |
25 |
6 |
20.7 |
| HZ5 |
110 |
50 |
53 |
70.5 |
90 |
10.5 |
38 |
6 |
20.7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13.5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81.5 |
113.5 |
139 |
16 |
60 |
10 |
28.4 |
HZ1: Baut pemasangan M8 merekomendasikan torsi 11N·m, rentang arus pengenal 35A-60A.
HZ2: Baut pemasangan M8 merekomendasikan torsi 11N·m, rentang arus pengenal 70A-100A.
HZ3: Baut pemasangan M8 merekomendasikan torsi 11N·m, rentang arus pengenal 125A-200A.
HZ4: Baut pemasangan M10 merekomendasikan torsi 20N·m, rentang arus pengenal 225A-400A.
HZ5: Baut pemasangan M10 merekomendasikan torsi 20N·m, rentang arus pengenal 450A-600A.
HZ6: Baut pemasangan M12 merekomendasikan torsi 28N·m, rentang arus pengenal 700A-800A.
HZ7: Baut pemasangan M12 merekomendasikan torsi 28N·m, rentang arus pengenal 1000A-1200A.
