Kapasitas pemutusan tinggi pemasok China sekering dengan pengalaman 20 tahun
Informasi dasar produk
Nilai tegangan: DC1000V atau lebih rendah
Nilai saat ini: 300A
Kelas perlindungan: aR
Melanggar kapasitas: DC30kA(time constant≤15ms)
Jenis pemasangan: Tersedia dalam baut
Kepatuhan dengan RoHS
Penerapan sekering HEV
Sekering HEV ini digunakan secara luas di mobil, truk, bus, dan peralatan transportasi off-road untuk melindungi kabel, kabel, dan komponen listrik yang memasok daya listrik untuk mengoperasikan lampu, pemanas, AC, radio, power window, dan aksesori listrik lainnya.Mereka juga digunakan dalam kendaraan listrik dan hibrida dan berbagai aplikasi elektronik.

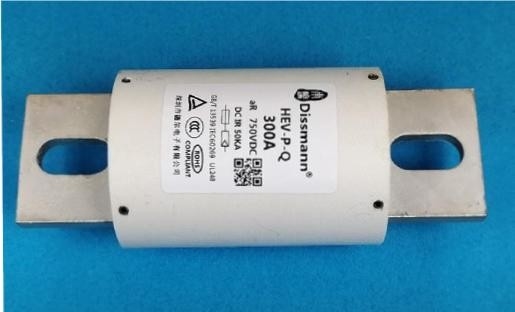

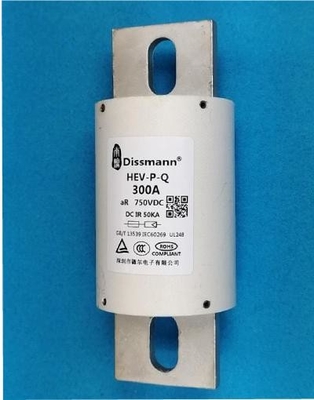

Struktur sekering HEV
Rangkaian produk ini adalah sekering yang terhubung dengan baut tabung bulat, yang memiliki karakteristik ukuran kecil, tiupan cepat, I2t rendah, dan keandalan tinggi. Tabung peleburan dengan lelehan penampang variabel terbuat dari perak murni 99,99%. Tabung terbuat dari tabung serat, kawat peleburan adalah tembaga atau perak, permukaan kontak adalah pelapisan timah paduan tembaga, dan tabung peleburan diisi dengan pasir kuarsa dengan kemurnian tinggi yang diolah secara kimiawi dan bahan kimia yang diperlakukan secara khusus sebagai media pemadam busur.
Standar terkait
Sekering seri HEV ini memenuhi persyaratan UL-248-20, ISO8820, JASO-D622, detektif UE dan RoHS, standar bersertifikat TUV, dll.
Dimensi sekering HEV, Pilih dimensi sesuai dengan arus pengenal.
| Model |
Dinilai Saat Ini(SEBUAH) |
Penurunan tegangan 100% (mv) |
Kode ukuran |
Instalasi |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Pemasangan Baut M10,
Merekomendasikan Torsi: 21N.m
|
| Kode ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Kode ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Ukuran HF1 dan HF2 tersedia dalam baut pemasangan M8 torsi yang direkomendasikan 11N·m (Kisaran saat ini 5A~150A)
Ukuran HF3 dan HF4 tersedia dalam baut pemasangan M10 torsi yang direkomendasikan 20N·m (Kisaran saat ini 175A~500A)
Ukuran HF5 tersedia dalam baut pemasangan M12 torsi yang direkomendasikan 28N·m (Kisaran saat ini 600A~800A)
Bahan sekering HEV
Bahan boby utama adalah tabung serat, kawat sekering terdiri dari tembaga atau perak dan tutup ujungnya terbuat dari pelapisan timah paduan tembaga.
FAQ
Pertanyaan 1: Bagaimana cara memilih sekering?
Jawaban: Pada awalnya, Kami akan mengirimkan kepada Anda formulir aplikasi aktual pelanggan. Umumnya, kami perlu menghapus bidang aplikasi Anda, mengoperasikan tegangan operasi dan arus, metode pemasangan, persyaratan sertifikasi, dan persyaratan parameter lainnya.
