Produsen sekering pengisi daya EV terbaik di Cina
Tujuan pengisi daya EV
Sekering untuk aplikasi pada Kendaraan Listrik (EV) atau EV Hybrid relatif baru di industri dan dapat dianggap sebagai produk persilangan antara sekering tegangan rendah dan sekering otomotif. Tersedia untuk sistem kendaraan 1000V DC termasuk peringkat sekering hingga 800 A, Dissmann Sekering EV memberikan perlindungan DC berperforma tinggi pada sistem penggerak, tambahan, dan baterai.Sekering juga tersedia sebagai solusi khusus untuk voltase dan peringkat arus yang lebih tinggi.
Struktur sekering pengisi daya EV

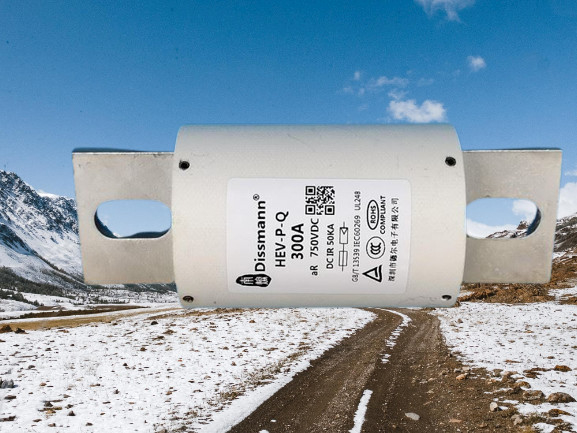

Tabung sekering kendaraan listrik terbuat dari bahan keramik tahan suhu tinggi, yang memiliki ketahanan api tinggi dan kekerasan padat.
Lelehan disegel dalam tabung peleburan sehingga 99,99% perak murni menjadi lelehan penampang variabel.Pipa peleburan diisi dengan pasir kuarsa dengan kemurnian tinggi yang diolah secara kimia dan bahan kimia yang diolah secara khusus untuk busur untuk memadamkan aglomerasi.
Dimensi produk sekering HEV, Pilih ukuran sesuai dengan arus pengenal.
| Kode dimensi |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
| Model |
Dinilai Saat Ini |
Saya2t(A2s) |
Disipasi daya |
Kode ukuran |
Install |
| Pra-busur |
Total |
| HEV-JQ-5 |
5A |
20 |
115 |
1.8 |
HF1 |
Mounting Bolt M8 merekomendasikan torsi 11N·m |
| HEV-JQ-10 |
10A |
30 |
170 |
2.2 |
|
| HEV-JQ-15 |
15A |
48 |
220 |
3.1 |
|
| HEV-JQ-20 |
20A |
72 |
360 |
3.6 |
|
| HEV-JQ-25 |
25A |
85 |
510 |
4.2 |
|
| HEV-JQ-30 |
30A |
110 |
830 |
5.1 |
|
| HEV-JQ-35 |
35A |
180 |
1250 |
6.3 |
|
| HEV-JQ-40 |
40A |
290 |
1650 |
7.8 |
|
| HEV-JQ-45 |
45A |
350 |
1900 |
8.5 |
|
| HEV-JQ-50 |
50A |
440 |
2450 |
10 |
|
| HEV-JQ-60 |
60A |
600 |
3500 |
12.5 |
|
| HEV-JQ-70 |
70A |
820 |
5500 |
14 |
|
| HEV-JQ-80 |
80A |
1050 |
6500 |
16 |
|
| HEV-JQ-90 |
90A |
1800 |
10500 |
17 |
HF2 |
|
| HEV-JQ-100 |
100A |
2300 |
12000 |
18 |
|
| HEV-JQ-125 |
125A |
3400 |
21000 |
20 |
|
| HEV-JQ-150 |
150A |
4900 |
25500 |
27 |
|
| HEV-JQ-175 |
175A |
9200 |
40000 |
30 |
HF3 |
|
| HEV-JQ-200 |
200A |
15000 |
60000 |
32 |
|
| HEV-JQ-225 |
225A |
19000 |
105000 |
40 |
|
| HEV-JQ-250 |
250A |
24000 |
113000 |
47 |
Mounting Bolt M10 merekomendasikan torsi 20N·m |
| HEV-JQ-275 |
275A |
25000 |
130000 |
49 |
|
| HEV-JQ-300 |
300A |
26000 |
160000 |
52 |
|
| HEV-JQ-325 |
325A |
33000 |
180000 |
55 |
|
| HEV-JQ-350 |
350A |
42000 |
230000 |
60 |
HF4 |
|
| HEV-JQ-400 |
400A |
71000 |
320000 |
65 |
|
| HEV-JQ-450 |
450A |
78000 |
300000 |
80 |
|
| HEV-JQ-500 |
500A |
105000 |
350000 |
95 |
|
| HEV-JQ-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Baut pemasangan M12 merekomendasikan torsi 28N·m |
| HEV-JQ-700 |
700A |
320000 |
680000 |
155 |
|
| HEV-JQ-800 |
800A |
420000 |
870000 |
185 |
|
Kuantitas Kemasan
HF4: 2 sambungan sekering per kotak plastik.
Setiap kotak panjang dikemas dengan 1 kotak plastik, total 2 link sekering, ukuran kotak panjang adalah panjang 156mm x lebar 120mm x tinggi 54mm.
Setiap kotak besar berisi 20 kotak strip panjang, total 40 tautan sekering, ukuran kotak besar adalah panjang 342mm x lebar 258mm x tinggi 285mm.
Kondisi pemasangan
Kondisi kerja normal
a) Sekring dipasang terpisah di udara alami tanpa ventilasi.Kecuali untuk kabel penghubung, tidak ada bagian penghasil panas lain atau bagian penghilang panas dalam jarak 1m.
b) Terminal sambungan sekering harus memastikan kontak listrik yang stabil dan andal.Resistensi kontak seharusnya tidak mempengaruhi pengoperasian sekering secara signifikan.
c) Sekering dapat dipasang secara vertikal, horizontal atau miring.Jika Anda mengandalkan tekanan pegas untuk memastikan sambungan listrik sekering, Anda harus memilih lokasi yang sesuai selama pemasangan untuk menghindari efek buruk gravitasi dan getaran pada sambungan listrik.
FAQ:
Pertanyaan 1: Apa kondisi uji sekering Anda?
Jawaban 1:Sekering kami diuji pada kondisi 25 ± 5 ° C di laboratorium.
