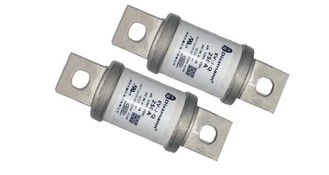

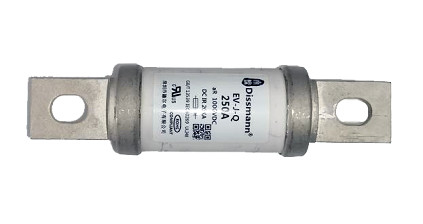

Ul248 Pengisian Tumpukan Keramik Otomotif Sekering Dc1000v

Dissmann FuseSekering seri EV-JQsesuai dengan l GB13539,IEC60269,UL248

Informasi dasar produk:

1.EV-JQ seri sekering, dimensi dan kinerja sesuai: GB13539, IEC60269, UL248

2. Tegangan Terukur: DC1000V atau lebih rendah

3. Nilai Saat Ini: 150/250/550/600A

4. Kapasitas Pemutusan: DC20kA

5. Kepatuhan dengan arahan RoHS UE dan China

6. Kepatuhan dengan standar UL248,GB13539,IEC60269,GB31456

Aplikasi produk:

Rangkaian produk EV-JQ ini adalahsekering yang terhubung dengan baut keramik, yang memiliki karakteristik ukuran kecil, dan keandalan yang tinggi.Berlaku untuk rentang suhu yang luas, dapat menahan getaran dan guncangan mekanis intensitas tinggi, guncangan suhu dan beban kimia yang kuat, cocok untuk aplikasi industri kendaraan jalan, dapat digunakan sebagai sistem tenaga penggerak kendaraan listrik, sistem konversi daya, penyimpanan energi dan baterai daya , penyimpanan energi Perlindungan hubung singkat dan cadangan untuk kapasitor, pengontrol inverter, pengisi daya, kabel, serta komponen dan peralatan otomotif lainnya. Sekering perlindungan hubung singkat terutama untuk kendaraan listrik murni dan kendaraan listrik hibrida

Karakteristik Produk:

Sekering Otomotif Keramikbahan produk:

Bagian	Bahan
Kawat sekering	Tembaga atau Perak
Tutup akhir	Pelapisan timah paduan tembaga
Kaki sekering	Pelapisan timah paduan tembaga
Tubuh sekering	tabung keramik
Pengisi	Pasir kuarsa



Dimensi produk:

Model	Kode ukuran	A±3	B±1,5	C±2	D±2.5	F±1	G±0,5	H±0.2	J±1
EV-JQ	VJ1	116,5	30.4	75	96,5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	VJ3-1	148	53.5	90	118	12.5	40	8	20





Tema Saat Inisifat Cciri khasCurve



Tipe produk

Model	Nilai saat ini	I²t(A²s)		Konsumsi daya	Kode Ukuran	Install
EV-JQ-30	30	120	850	5	VJ1	Mounting Bolt M8 torsi yang direkomendasikan 11N·m
EV-JQ-40	40	300	1700	7.5
EV-JQ-50	50	450	2500	10
EV-JQ-60	60	620	3600	12.5
EV-JQ-70	70	850	5600	14
EV-JQ-80	80	1100	6600	15.5
EV-JQ-90	90	1850	10600	17
EV-JQ-100	100	2300	12000	18
EV-JQ-125	125	3400	21000	20
EV-JQ-150	150	4800	25000	25
EV-JQ-175	175	9200	40000	30	VJ2	Mounting Bolt M10 torsi yang direkomendasikan 20N·m
EV-JQ-200	200	15000	60000	34
EV-JQ-225	225	19.000	105000	40
EV-JQ-250	250	23500	113000	43
EV-JQ-275	275	24800	128000	48
EV-JQ-300	300	26000	155000	52
EV-JQ-325	325	32700	175000	56
EV-JQ-350	350	40000	223000	60	VJ3-1	Mounting Bolt M12 torsi yang direkomendasikan 28N·m
EV-JQ-400	400	56000	290000	65
EV-JQ-450	450	78000	390000	80
EV-JQ-500	500	105000	490000	90
EV-JQ-600	600	165000	560000	105	VJ3-2
EV-JQ-800	800	420000	870000	175
