Pemasok sekering tipe EV 500VDC di Cina
Informasi dasar produk sekering tipe EV

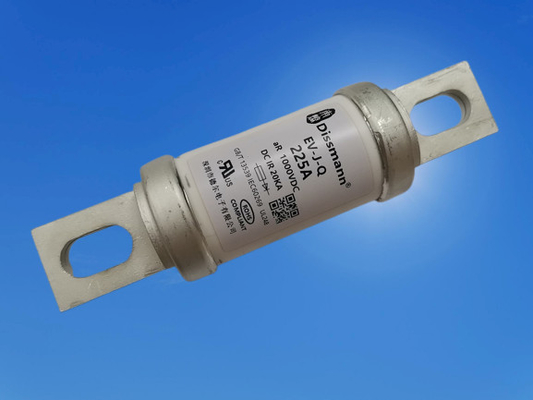

Sekering EV-JQ iniadalah sekering yang terhubung dengan baut keramik, yang memiliki karakteristik ukuran kecil, dan keandalan tinggi. Mereka tersedia dalam voltase pengenal 1000VDC, kisaran arus pengenal 10A-800A, kapasitas pemutusan DC20KA, perlindungan kategori adalah aR.
Penerapan sekering tipe EV
Sekering tipe EV ini dapat digunakan sebagai sistem tenaga penggerak kendaraan listrik, sistem konversi daya, penyimpanan energi dan baterai daya, penyimpanan energi Hubungan pendek dan perlindungan cadangan untuk kapasitor, pengontrol inverter, pengisi daya, kabel, dan komponen serta peralatan otomotif lainnya.
Dimensi sekering baterai EV (mm)
Model produk sekering tipe EV
| Model |
Dinilai saat ini |
Saya²t(A²s) |
Konsumsi daya |
Kode Ukuran |
Install |
| Pra-busur |
Sekering |
| EV-JQ-30 |
30 |
120 |
850 |
5 |
VJ1 |
Mounting Bolt M8 merekomendasikan torsi 11N·m |
| EV-JQ-40 |
40 |
300 |
1700 |
7.5 |
| EV-JQ-50 |
50 |
450 |
2500 |
10 |
| EV-JQ-60 |
60 |
620 |
3600 |
12.5 |
| EV-JQ-70 |
70 |
850 |
5600 |
14 |
| EV-JQ-80 |
80 |
1100 |
6600 |
15.5 |
| EV-JQ-90 |
90 |
1850 |
10600 |
17 |
| EV-JQ-100 |
100 |
2300 |
12000 |
18 |
| EV-JQ-125 |
125 |
3400 |
21000 |
20 |
| EV-JQ-150 |
150 |
4800 |
25000 |
25 |
| EV-JQ-175 |
175 |
9200 |
40000 |
30 |
VJ2 |
Mounting Bolt M10 merekomendasikan torsi 20N·m |
| EV-JQ-200 |
200 |
15000 |
60000 |
34 |
| EV-JQ-225 |
225 |
19000 |
105000 |
40 |
| EV-JQ-250 |
250 |
23500 |
113000 |
43 |
| EV-JQ-275 |
275 |
24800 |
128000 |
48 |
| EV-JQ-300 |
300 |
26000 |
155000 |
52 |
| EV-JQ-325 |
325 |
32700 |
175000 |
56 |
| EV-JQ-350 |
350 |
40000 |
223000 |
60 |
VJ3-1 |
Mounting Bolt M12 merekomendasikan torsi 28N·m |
| EV-JQ-400 |
400 |
56000 |
290000 |
65 |
| EV-JQ-450 |
450 |
78000 |
390000 |
80 |
| EV-JQ-500 |
500 |
105000 |
490000 |
90 |
| EV-JQ-600 |
600 |
165000 |
560000 |
105 |
VJ3-2 |
| EV-JQ-800 |
800 |
420000 |
870000 |
175 |
Kondisi penggunaan
Kondisi penggunaan normal dan koreksi parameter
Sekering berfungsi dalam kondisi penggunaan normal yang dijelaskan di bawah ini dan tidak memerlukan modifikasi tambahan.
Ketika melebihi kondisi penggunaan normal, jika berada dalam kondisi penggunaan yang diperbolehkan, mungkin perlu untuk memodifikasi beberapa parameter atau berkonsultasi.Jika melebihi kisaran kondisi penggunaan yang diperbolehkan, Anda harus berkonsultasi dengan perusahaan kami, dan melakukan penilaian kesesuaian kerja dan pengujian kondisi tersebut.
Direkomendasikan bahwa nilai arus aliran jangka panjang tidak lebih dari 80% dari nilai arus.Silakan lihat kurva evaluasi suhu yang disebutkan di atas untuk penggunaan suhu berlebih.
Ketinggian: Ketinggian lokasi pemasangan tidak melebihi 2000m.Jika ketinggian melebihi 2000m, voltase pengenal perlu dikurangi.2000~4000m, voltase pengenal berkurang 90% untuk setiap kenaikan 1000m.
Suhu udara sekitar
Kondisi penggunaan normal: -5℃～60℃.
Kondisi penggunaan yang diperbolehkan: -55℃～120℃.
