Dissmann®Sekring Kendaraan Listrik AC100ka Kapasitas Pemutusan Tinggi Sekering Arus Tinggi Bersertifikat TUV

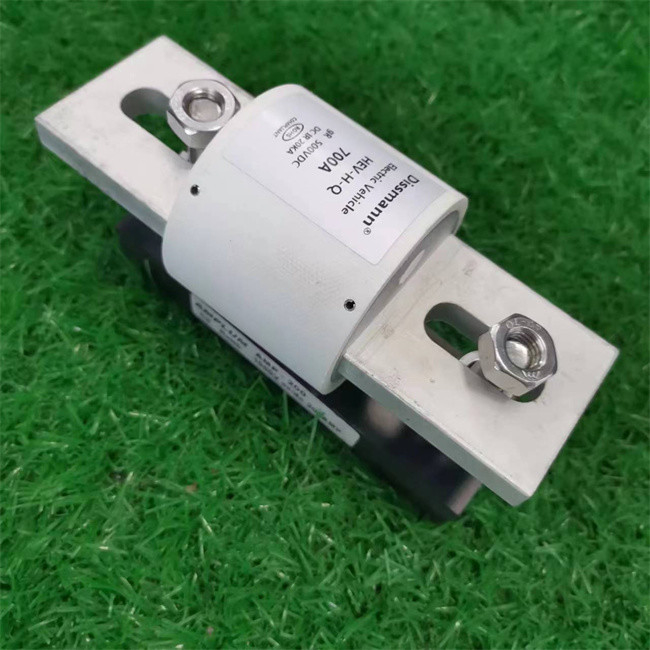

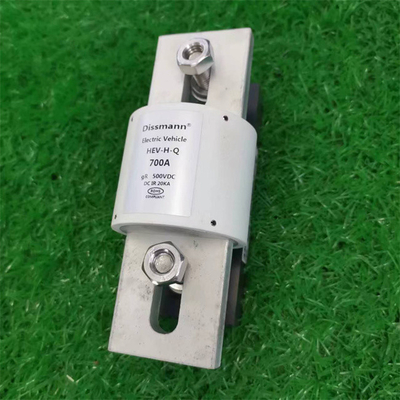

Sekring HEV DC500V 700Amp untuk kendaraan listrik
SEKERING HEV DC750V DI BERBEDA AMP 500A/300/100A
Informasi dasar sekering HEV:
- Jenis: sekering mobil (pemasangan tipe baut)
- Dimensi dan performa sesuai dengan UL248
- Nilai voltase: AC500V(seri HEV-HQ)/AC690V(seri HEV-PQ)/AC1000V(seri HEV-JQ),
- Nilai saat ini: 5A~800A,
- Kapasitas pemutusan: AC100KA
- Sesuai dengan arahan RoHS UE dan China
- Standar eksekutifnya adalah UL248-20,ISO8820,JASO-D622, nomor sertifikasi TUV: J 50458819 0001
- Rangkaian produk ini adalah sekering mobil, yang memiliki karakteristik ukuran kecil, konsumsi daya rendah, dan kapasitas pemutusan tinggi.Ini berlaku untuk kendaraan listrik, sistem penyimpanan energi, dan modul pengisian daya.
Dimensi kapasitas pemutusan sekering seri AC100KA HEV:
1.AC500V(seri HEV-HQ) kode ukuran sekering:
| Kode Ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66.5 |
9 |
15 |
3.3 |
14.75 |
| HZ2 |
92.2 |
25 |
53 |
68 |
77 |
9 |
18 |
3.2 |
13.5 |
| HZ3 |
92.2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12.5 |
| HZ4 |
109 |
38 |
53 |
69 |
89.5 |
10.5 |
25 |
6 |
20.7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10.5 |
38 |
6 |
20.7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13.5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81.5 |
113.5 |
139 |
16 |
60 |
10 |
28.4 |
2.AC690V(seri HEV-PQ) kode ukuran sekering:
| Kode ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HT1 |
73.5 |
14.3 |
48 |
60,5 |
63.5 |
6.5 |
10.3 |
1.6 |
8 |
| HT2 |
110 |
22 |
69 |
84 |
95.5 |
9 |
15 |
3.3 |
14.75 |
| HT3 |
129 |
36.5 |
72 |
88 |
109 |
10.5 |
25 |
6 |
20.7 |
| HT4 |
129 |
50 |
72 |
88.6 |
109 |
10.5 |
38 |
6 |
20.7 |
| HT5 |
180 |
63 |
72 |
106 |
145 |
13.5 |
50 |
10 |
33 |
3.AC1000V(seri HEV-JQ) kode ukuran sekering:
| Kode ukuran |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
Jenis produk biasa yang dapat Anda pilih dari pabrik kami:
1.AC500V(seri HEV-HQ) model sekering:
|
Model
|
Dinilai Saat Ini
SEBUAH
|
Saya2t(A2s) |
Disipasi daya
W
|
Kode ukuran
|
Install
|
| Pra-busur |
Total |
| HEV-HQ-35 |
35A |
33 |
145 |
8.5 |
HZ1 |
Mounting Bolt M8 merekomendasikan torsi 11N·m
|
| HEV-HQ-40 |
40A |
74 |
315 |
8 |
| HEV-HQ-45 |
45A |
100 |
430 |
8 |
| HEV-HQ-50 |
50A |
130 |
650 |
8.5 |
| HEV-HQ-60 |
60A |
200 |
880 |
10 |
| HEV-HQ-70 |
70A |
210 |
900 |
10.5 |
HZ2 |
| HEV-HQ-80 |
80A |
300 |
1360 |
12.5 |
| HEV-HQ-90 |
90A |
350 |
1500 |
15.5 |
| HEV-HQ-100 |
100A |
460 |
1950 |
17.5 |
| HEV-HQ-125 |
125A |
750 |
3430 |
26 |
HZ3 |
| HEV-HQ-150 |
150A |
1000 |
4450 |
31 |
| HEV-HQ-175 |
175A |
1400 |
6100 |
36 |
| HEV-HQ-200 |
200A |
1800 |
8300 |
41 |
| HEV-HQ-225 |
225A |
4600 |
23000 |
39 |
HZ4 |
Mounting Bolt M10 merekomendasikan torsi 20N·m
|
| HEV-HQ-250 |
250A |
6250 |
32100 |
41 |
| HEV-HQ-275 |
275A |
7800 |
40000 |
46 |
| HEV-HQ-300 |
300A |
9600 |
49000 |
52 |
| HEV-HQ-325 |
325A |
13500 |
63000 |
54 |
| HEV-HQ-350 |
350A |
14000 |
72000 |
59 |
| HEV-HQ-400 |
400A |
18500 |
95500 |
66 |
| HEV-HQ-450 |
450A |
24000 |
125000 |
75 |
HZ5 |
| HEV-HQ-500 |
500A |
28500 |
147000 |
84 |
| HEV-HQ-600 |
600A |
40500 |
203000 |
108 |
| HEV-HQ-700 |
700A |
54000 |
295000 |
122 |
HZ6 |
Baut pemasangan M12 merekomendasikan torsi 28N·m
|
| HEV-HQ-800 |
800A |
75000 |
406000 |
130 |
| HEV-HQ-1000 |
1000A |
90000 |
430000 |
146 |
HZ7 |
| HEV-HQ-1200 |
1200A |
120000 |
590000 |
180 |
2.AC690V (seri HEV-PQ) model sekering:
|
Model
|
Dinilai Saat Ini
SEBUAH
|
Saya2t(A2s) |
Disipasi daya
W
|
Kode ukuran
|
Install
|
| Pra-busur |
Total |
| HEV-PQ-5 |
5A |
1.6 |
10 |
1.5 |
HT1 |
Mounting Bolt M6 merekomendasikan torsi 4N·m
|
| HEV-PQ-10 |
10A |
3.5 |
19 |
3.8 |
| HEV-PQ-15 |
15A |
9.5 |
73 |
5.4 |
| HEV-PQ-20 |
20A |
25.5 |
176 |
6.0 |
| HEV-PQ-25 |
25A |
42 |
330 |
7.0 |
| HEV-PQ-30 |
30A |
55 |
420 |
9.0 |
| HEV-PQ-35 |
35A |
33 |
160 |
11.0 |
HT2
|
Mounting Bolt M8 merekomendasikan torsi 11N·m
|
| HEV-PQ-40 |
40A |
75 |
315 |
12.0 |
| HEV-PQ-45 |
45A |
95 |
430 |
12.0 |
| HEV-PQ-50 |
50A |
135 |
590 |
12.5 |
| HEV-PQ-60 |
60A |
205 |
940 |
14.8 |
| HEV-PQ-70 |
70A |
300 |
1980 |
17.5 |
| HEV-PQ-80 |
80A |
350 |
2350 |
20.5 |
| HEV-PQ-90 |
90A |
410 |
2630 |
24.0 |
| HEV-PQ-100 |
100A |
530 |
3450 |
26.5 |
| HEV-PQ-125 |
125A |
1700 |
7200 |
27 |
HT3
|
Mounting Bolt M10 merekomendasikan torsi 20N·m
|
| HEV-PQ-150 |
150A |
2750 |
11000 |
34 |
| HEV-PQ-175 |
175A |
4100 |
16000 |
35 |
| HEV-PQ-200 |
200A |
5400 |
21000 |
42 |
| HEV-PQ-225 |
225A |
7500 |
30000 |
45 |
| HEV-PQ-250 |
250A |
9700 |
41000 |
47 |
| HEV-PQ-275 |
275A |
12000 |
58000 |
51 |
| HEV-PQ-M300 |
300A |
16500 |
70000 |
56 |
HT4
|
| HEV-PQ-M325 |
325A |
20000 |
82000 |
61 |
| HEV-PQ-M350 |
350A |
23000 |
94000 |
63 |
| HEV-PQ-M400 |
400A |
30000 |
123000 |
76 |
| HEV-PQ-300 |
300A |
16500 |
70000 |
56 |
| HEV-PQ-325 |
325A |
20000 |
82000 |
61 |
| HEV-PQ-350 |
350A |
23000 |
94000 |
63 |
| HEV-PQ-400 |
400A |
30000 |
123000 |
76 |
| HEV-PQ-450 |
450A |
35000 |
135000 |
95 |
| HEV-PQ-500 |
500A |
44000 |
165000 |
108 |
| HEV-PQ-600 |
600A |
48000 |
210000 |
115 |
HT5
|
Mounting Bolt M12 merekomendasikan torsi 28N·m
|
| HEV-PQ-700 |
700A |
53000 |
298000 |
125 |
| HEV-PQ-800 |
800A |
75000 |
445000 |
140 |
3. Model sekering AC1000V (seri HEV-JQ):
|
Model
|
Dinilai Saat Ini
SEBUAH
|
Saya2t(A2s) |
Disipasi daya
W
|
Kode ukuran
|
Install
|
| Pra-busur |
Total |
| HEV-JQ-5 |
5A |
20 |
115 |
1.8 |
HF1 |
Mounting Bolt M8 merekomendasikan torsi 11N·m
|
| HEV-JQ-10 |
10A |
30 |
170 |
2.2 |
| HEV-JQ-15 |
15A |
48 |
220 |
3.1 |
| HEV-JQ-20 |
20A |
72 |
360 |
3.6 |
| HEV-JQ-25 |
25A |
85 |
510 |
4.2 |
| HEV-JQ-30 |
30A |
110 |
830 |
5.1 |
| HEV-JQ-35 |
35A |
180 |
1250 |
6.3 |
| HEV-JQ-40 |
40A |
290 |
1650 |
7.8 |
| HEV-JQ-45 |
45A |
350 |
1900 |
8.5 |
| HEV-JQ-50 |
50A |
440 |
2450 |
10.0 |
| HEV-JQ-60 |
60A |
600 |
3500 |
12.5 |
| HEV-JQ-70 |
70A |
820 |
5500 |
14 |
| HEV-JQ-80 |
80A |
1050 |
6500 |
16 |
| HEV-JQ-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-JQ-100 |
100A |
2300 |
12000 |
18 |
| HEV-JQ-125 |
125A |
3400 |
21000 |
20 |
| HEV-JQ-150 |
150A |
4900 |
25500 |
27 |
| HEV-JQ-175 |
175A |
9200 |
40000 |
30 |
HF3 |
Mounting Bolt M10 merekomendasikan torsi 20N·m
|
| HEV-JQ-200 |
200A |
15000 |
60000 |
32 |
| HEV-JQ-225 |
225A |
19000 |
105000 |
40 |
| HEV-JQ-250 |
250A |
24000 |
113000 |
47 |
| HEV-JQ-275 |
275A |
25000 |
130000 |
49 |
| HEV-JQ-300 |
300A |
26000 |
160000 |
52 |
| HEV-JQ-325 |
325A |
33000 |
180000 |
55 |
| HEV-JQ-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-JQ-400 |
400A |
71000 |
320000 |
65 |
| HEV-JQ-450 |
450A |
78000 |
300000 |
80 |
| HEV-JQ-500 |
500A |
105000 |
350000 |
95 |
| HEV-JQ-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Baut pemasangan M12 merekomendasikan torsi 28N·m
|
| HEV-JQ-700 |
700A |
320000 |
680000 |
155 |
| HEV-JQ-800 |
800A |
420000 |
870000 |
185 |
