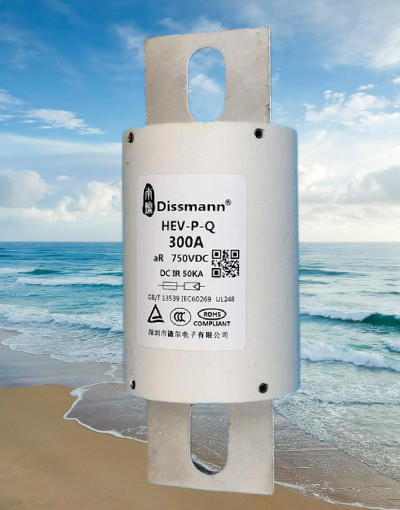

Pasokan sekering semikonduktor DC750V di Cina
Informasi dasar sekering DC750V
Nilai Tegangan: DC750V atau lebih rendah
Nilai Saat Ini: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
Tingkat perlindungan: aR;
Melanggar kapasitas: DC50kA (Time Constant≤15ms )
Instalasi: Baut
Penerapan sekering DC750V
Rangkaian produk ini adalah sekering koneksi pemasangan baut tabung bulat, dengan ukuran kecil, I²t rendah, karakteristik kemampuan putus tinggi dan karakteristik lainnya.Berlaku untuk konverter frekuensi, penyearah, inverter, berbagai jenis catu daya dan peralatan semikonduktor lainnya, dan daya baterai, motor listrik, kapasitor, kabel dan peralatan atau perlindungan hubung singkat dan cadangan komponen.Produk ini memiliki ketahanan getaran yang baik dan kinerja tahan api.Cocok untuk aplikasi lingkungan getaran seperti transit kereta api dan kendaraan bermotor.
Struktur sekering semikonduktor
Bahan boby utama adalah tabung serat, kawat sekering terdiri dari tembaga atau perak dan tutup ujungnya terbuat dari pelapisan timah paduan tembaga.
Dimensi sekering semikonduktor, Pilih ukuran sesuai dengan arus pengenal.
| Caode dimensi |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
HF1: rentang arus pengenal 5A~80A
HF2: nilai kisaran saat ini 90A~150A
HF3: nilai kisaran saat ini 175A~325A
HF4: nilai kisaran saat ini 350A~500A
HF5: nilai kisaran saat ini 600A~800A
Ketinggian
Kondisi Pemakaian Normal
Ketinggian tidak lebih dari 2000m.
Kondisi Penggunaan yang Diizinkan
2000m – 4500m.
Koreksi parameter perubahan ketinggian: Ketinggian tinggi terutama menyebabkan kerusakan isolasi, penurunan kondisi pembuangan panas, perubahan tekanan udara.
Saat ketinggian naik 100m, suhu Fuse naik 0,1-0,5k.
Saat ketinggian naik 100m, suhu sekitar turun sekitar rata-rata 0,5k.
Kondisi normal, menggunakan Fuse di lingkungan terbuka, dapat mengabaikan ketinggian yang mempengaruhi arus pengenal, tetap digunakan sebagai kondisi standar.Jika lebih dari 40 ° C, perlu menurunkan peringkat arus pengenal.Saat ketinggian naik 1000m, nilai arus de-rate 2% - 5%.
Catatan: Dalam seri dimensi yang sama, arus pengenal maksimum mengadopsi rasio penurunan peringkat yang lebih tinggi, arus pengenal yang lebih rendah menggunakan rasio penurunan peringkat yang lebih rendah.Pengaruh ketinggian terhadap kekuatan insulasi udara (breakdown strength).
Pengaruh Ketinggian pada Kekuatan Dielektrik Udara (Kekuatan Breakdown)
Ketika ketinggian naik, kekuatan isolasi udara menurun.Di antara 2000 - 4500 meter, ketika ketinggian naik 1000m, nilai penurunan arus 12-15%.Referensi ke GB/T16935.1, Perbaiki celah isolasi yang sesuai.
Jarak isolasi antara terminal sekering umumnya jauh lebih besar dari GB/T16935.1, Tabel A1, dan A2 Celah isolasi yang disyaratkan oleh standar.Kecuali untuk sekering individu dengan volume lebih kecil, tidak perlu memeriksa celah isolasi.
Celah isolasi antara sabuk sekering dan struktur aktif lainnya, dan ke ground, pengguna perlu mempertimbangkan dampak ketinggian.
FAQ
Pertanyaan 1: Bagaimana cara memilih sekering?
Jawaban: Pada awalnya, Kami akan mengirimkan Anda formulir aplikasi aktual pelanggan. Umumnya, kami perlu menghapus bidang aplikasi Anda, mengoperasikan tegangan operasi dan arus, metode pemasangan, persyaratan sertifikasi, dan persyaratan parameter lainnya.
